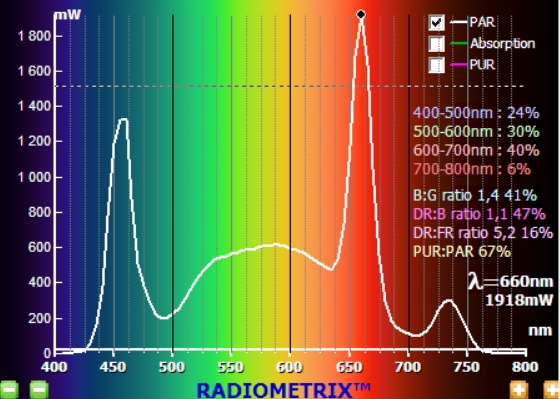

Radiometrix IV spectre type 1
Les éclairages LED Radiometrix, une gamme aux multiples possibilités
Notre gamme de luminaires Radiometrix assure un développement innovant et le choix de l’excellence.
La gamme Radiometrix se décline est trois versions principales :
- La gamme Radiometrix IV permet, à partir d’un assemblage de modules de longueurs 40, 51, 62, 73, 84, 95, 106, 117, 128 et 139cm, de réaliser une rampe d’éclairage sur mesure. Ces modules ont de nombreuses possibilité d’équipements LED de hautes puissances pour répondre aux différentes applications professionnelles, par exemple : enceintes climatiques, salles de cultures … ou aux particuliers, par exemples aquariums marin et d’eau douce, murs végétaux, cultures … Pour ces différents besoins nous offrons un grand choix de spectres. Des collimateurs optiques secondaires sont placés en standard sur ces modules (angle de 40 ou 70°, en option de 8 à 90°). De 1 à 32 modules peuvent être groupés dans un même ensemble. Pour les aquariums marins et eau douce nous proposons une évaluation en ligne à partir de notre calculateur.
- La gamme Radiometrix-evo est l’assemblage en un projecteur ‘catalogue’ de 1, 2, 3 ou 4 modules standards Radiometrix IV donnant ainsi aux très large choix de spectres, de dimensions, de puissance des modules Radiometrix IV assemblés pour répondre à des environnements sévères.
- La gamme Radiometrix-compact est l’assemblage en un projecteur ‘catalogue’ de 2, 3 ou 4 modules de taille 40cm équipé d’un circuit de 28 LED Osram ou LED Luminus. Les LED Osram SSL ont un angle optique de 80° et ne sont dons pas équipé de collimateurs secondaires. Les LED Luminus SST10 ou SST20, sont plus puissantes mais doivent être équipées de collimateurs optiques. La puissance des projecteurs Radiometrix compact est limitée à 300W pour les versions modules de 40cm et 600W pour les modules de 84cm
Vous pouvez acheter les produits compact ou evo au travers de notre Boutique en ligne lorsque ceux-ci sont en stock. Il est préférable de nous consulter pour obtenir des disponibilités.
Ces trois familles (assemblage de modules Radiometrix IV constituant une rampe sur mesure, projecteurs evo ou compact) existent avec différentes versions d’équipement LED :
- Pour les biotopes marins: LED violettes 410nm, bleu 450nm et 470nm, blanc froid 6500K et blanc neutre 4000K (7 types d’équipement).
- Pour les biotopes eau douce: LED bleu 450nm, rouge 660nm, blanc froid 6500K et blanc neutre 4000K (3 types d’équipement).
- Pour les biotopes horticoles: LED bleu 450nm, rouge 660nm, rouge 730nm, blanc froid 6500K et blanc neutre 4000K (5 types d’équipement).
- Autres biotopes: nous disposons de spectres complémentaires comportant notamment de l’orange (ambre), du cyan, du vert pour la culture de phytoplancton, pour les insectes et autres besoins spécifiques.
Chaque module Radiometrix dispose de 4 canaux LED qui peuvent être pilotés indépendamment de 0 à 100% par notre contrôleur ETHER. Ainsi à partir d’un type d’équipement séparant les longueurs d’ondes utilisées le spectre peut être modulé à volonté.
La série Radiometrix IV (hors compact) comporte la liste de modules suivant :
Modules alpheus RADIOMETRIX™ IV, caractéristiques générales et tarif au 01/01/2024
| Référence | Longueur | Puissance Elec.1 | Nombre de LED | PUTTC euros 2 |
|---|---|---|---|---|
| 19M1003 | 400 mm | 48 W | 12 | 180,00 € |
| 19M1002 | 510 mm | 64 W | 16 | 210,00 € |
| 19M1005 | 620 mm | 80 W | 20 | 246,00 € |
| 19M1001 | 730 mm | 96 W | 24 | 276,00 € |
| 19M1004 | 840 mm | 112 W | 28 | 312,00 € |
| 19M1006 | 950 mm | 128 W | 32 | 342,00 € |
| 19M1007 | 1060 mm | 144 W | 36 | 378,00 € |
| 19M1008 | 1170 mm | 160 W | 40 | 408,00 € |
| 19M1009 | 1280 mm | 176 W | 44 | 444,00 € |
| 19M1010 | 1390 mm | 192 W | 48 | 474,00 € |
Module Radiometrix IV 19M1002 (51cm)
1 De légères variations de puissances peuvent être constatées en fonction du spectre et donc des équipements en LED. La puissance réelle sera indiquée sur le devis.
2 Prix TTC indicatif par module hors cordons, alimentation, contrôleur … Consulter notre calculateur pour un tarif avec toutes options.
Modules alpheus RADIOMETRIX™ IV, spectres disponibles et usages
| Type | 365nm UV-A | 410nm Violet | 450nm RBlue | 470nm Blue | 490nm Cyan | 525nm Green | 590nm Amber | 660nm DRed | 730nm FRed | 6500K CWhite | 4500K NWhite |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | - | - | 15% | - | - | - | 30% | 10% | 15% | 30% | |
| 2 | - | - | - | - | - | - | 30% | 10% | 30% | 30% | |
| 3 | - | - | 30% | - | - | - | 20% | 20% | - | 30% | |
| 13 | - | - | 30% | - | - | - | 30% | 10% | 30% | - | |
| 15 | - | - | 30% | - | - | - | 20% | - | 30% | 20% | |
| 23 | - | - | 30% | - | - | - | 20% | 10% | 30% | 10% | |
| 14 | - | 20% | 30% | 20% | - | - | - | - | - | 30% | - |
| 21 | - | 10% | 40% | 20% | - | - | - | - | - | 30% | - |
| 9 | - | 20% | 30% | 10% | - | - | - | - | - | 30% | 10% |
| 4 | - | - | 50% | - | - | - | - | - | 50% | - | |
| 18 | - | - | 60% | - | - | - | - | - | - | 40% | - |
| 22 | - | 10% | 30% | 10% | 10% | - | - | - | - | 30% | 10% |
| 10 | - | 10% | 30% | 10% | - | - | - | - | - | 30% | 20% |
| 11 | - | - | - | 20% | - | 20% | - | 30% | - | - | 30% |
| 6 | - | - | - | 30% | 20% | 20% | - | - | - | 30% | - |
| 7 | - | - | 30% | - | 20% | 20% | - | - | - | 30% | |
| 16 | - | - | - | 25% | 25% | - | 25% | - | - | 25% | - |
| 17 | - | 12.5% | 12,5% | 12,5% | 12,5% | - | 25% | 12,5% | 12,5% | - | - |
| 19 | - | - | 15% | 10% | 10% | - | 10% | 10% | - | 15% | 30% |
| 20 | - | - | 100% | - | - | - | - | - | - | - | - |
| 24 | 12.5% | 12.5% | 12.5% | 12.5% | 12.5% | 12.5% | 12.5% | 12.5% |
Spectres horticoles, chambres de cultures, serres, aquariums eau douce : types 1, 2, 3, 13,15 et 23
Spectres biotopes marins et récifaux : types 14, 21, 9, 4, 18, 10 et 22 (du plus bleuté au plus blanc)
Exemples d’applications spécifiques : phytoplancton & algues (type 6, 7 et 16), insectes (11, 24 [spectre solaire des UV-A au rouge]), simulation solaire (types 17, 19), Luminothérapie (type 20) …
Autres spectres disponibles, nous consulter, nous vous guiderons dans la sélection du meilleur spectre pour votre application.

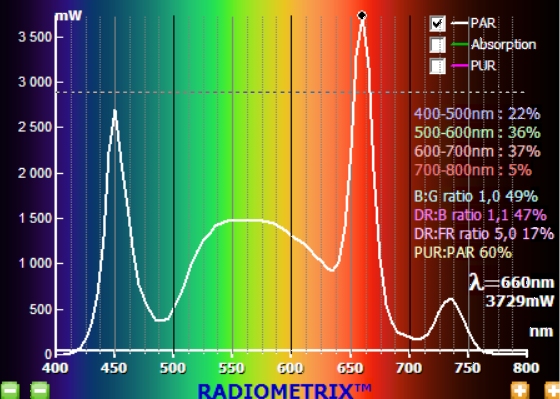

Radiometrix IV spectre type 2

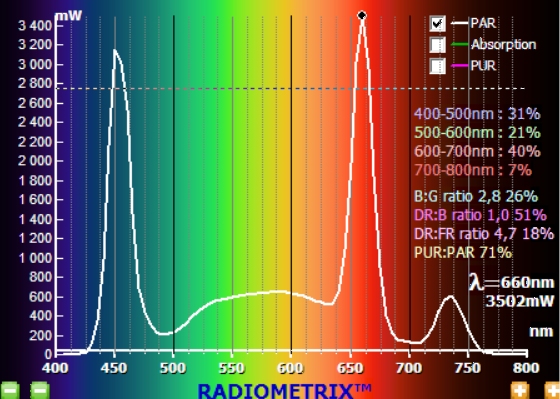

Radiometrix IV spectre type 3

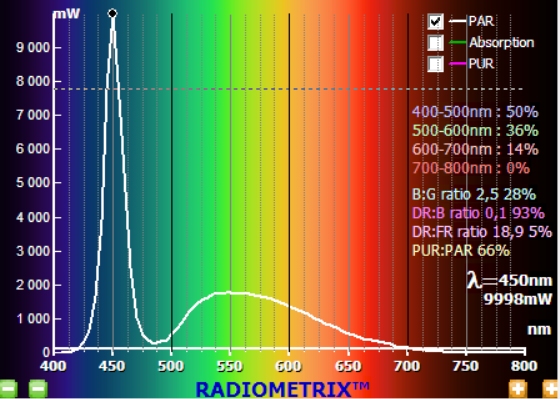

Radiometrix IV spectre type 4

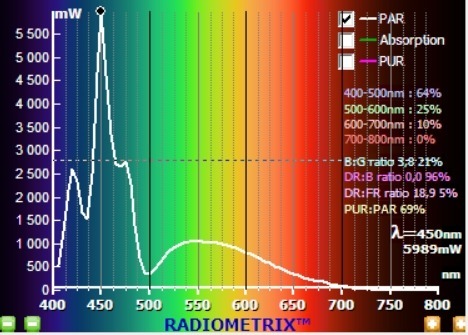

Radiometrix IV spectre type 14

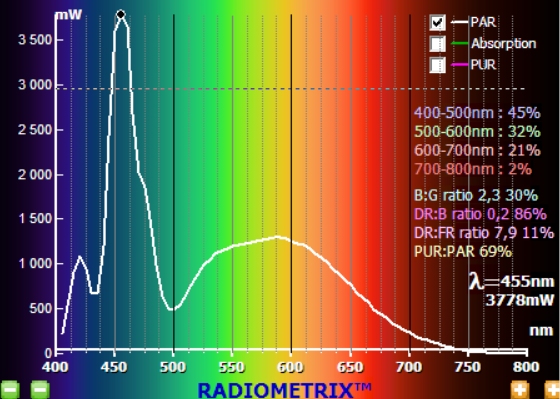

Radiometrix IV spectre type 10
Cartes de régulation
Ces cartes régulent très précisement les courants LED sur 3 ou 4 canaux dimmables (+ de 10 000 pas). Les cartes assurent le fonctionnement de tous nos modules pour des alimentations jusqu’à 40 Volts DC. Chaque module dispose de sa carte de régulation qui est par ailleurs facilement remplacable. Les deux connecteurs sont reliés broches à broches ce qui permet le chainage des modules pour l’alimentation (puissance) et pour les signaux de pilotage générés par le contrôleur ETHER.
Ces cartes sont proposées pour la maintenance (SAV) des modèles I et II (de 2011 à 2014) et III (de 2015 à 2019). La version 14C1003 remplace les cartes 11C1003 et 13C1003 (obsolètes). La carte de régulation RADIOMETRIX™ I (2008 – 2011) est définitivement obsolète.
La carte 19C1003 est la carte standard des RADIOMETRIX™ IV, 4 canaux sont disponibles avec un réglage possible de 100mA à 3A par canal (dimmable 0-100%). La carte 23C1003 a été développée pour le laboratoire neurosciences CNRS – Université Paris-Saclay pour répondre à un besoin spécifique de non scintillement (no flicker), en effet le mode linéaire permet de s’affranchir du découpage temporel, les courants disponibles sont limités de 10mA à 300mA (dimmable 0-100%).
Ces cartes régulent très précisement les courants LED sur 3 ou 4 canaux dimmables (+ de 10 000 pas). Les cartes assurent le fonctionnement de tous nos modules pour des alimentations jusqu’à 40 Volts DC. Chaque module dispose de sa carte de régulation qui est par ailleurs facilement remplacable. Les deux connecteurs sont reliés broches à broches ce qui permet le chainage des modules pour l’alimentation (puissance) et pour les signaux de pilotage générés par le contrôleur ETHER.
Cartes de régulation générations RADIOMETRIX™ II & III (2011 – 2019)
Carte RADIOMETRIX™ I & II 3 canaux connecteur 8 voies

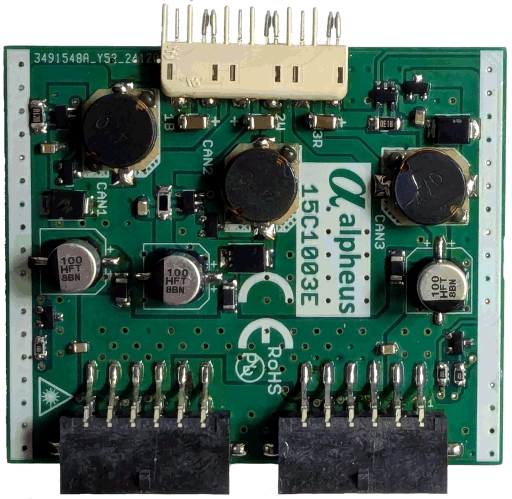

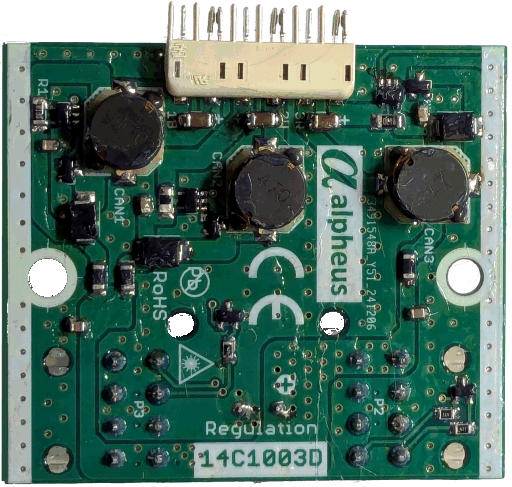

Carte RADIOMETRIX™ III 3 canaux connecteur 12 voies
Ces cartes sont proposées pour la maintenance (SAV) des modèles I et II (de 2011 à 2014) et III (de 2015 à 2019). La version 14C1003 remplace les cartes 11C1003 et 13C1003 (obsolètes). La carte de régulation RADIOMETRIX™ I (2008 – 2011) est définitivement obsolète.
Cartes de régulation RADIOMETRIX™ IV (depuis 2019)

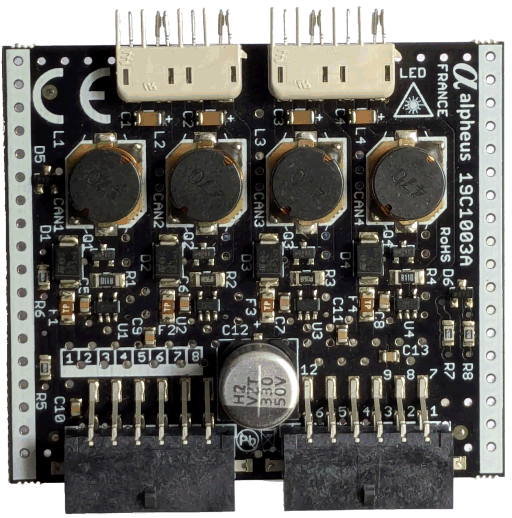

Carte RADIOMETRIX™ IV 4 canaux connecteur 12 voies

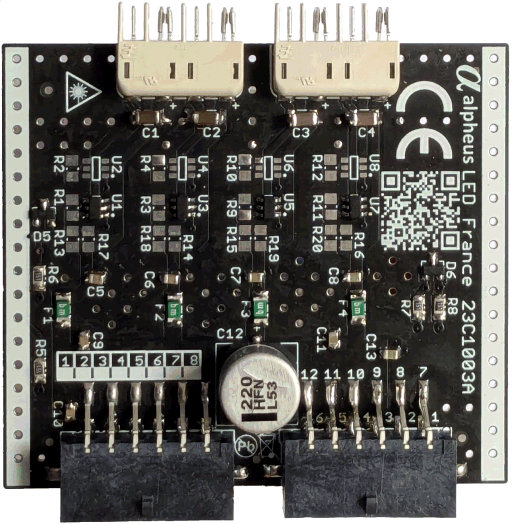

Carte RADIOMETRIX™ IV 4 canaux mode linéaire (no flicker)
La carte 19C1003 est la carte standard des RADIOMETRIX™ IV, 4 canaux sont disponibles avec un réglage possible de 100mA à 3A par canal (dimmable 0-100%). La carte 23C1003 a été développée pour le laboratoire neurosciences CNRS – Université Paris-Saclay pour répondre à un besoin spécifique de non scintillement (no flicker), en effet le mode linéaire permet de s’affranchir du découpage temporel, les courants disponibles sont limités de 10mA à 300mA (dimmable 0-100%).
Concept Radiometrix
Le cahier des charges pour le développement de la gamme Radiometrix comporte les éléments suivants: Pour être pleinement efficace l’éclairage LED doit pouvoir s’adapter parfaitement à toutes les dimensions de surfaces et hauteurs de placement. Le luminaire doit être facile à maintenir et évolutif. Il doit être performant et conserver ses caractéristiques sur une longue durée de vie. Enfin il doit être pilotable très finement en spectre et intensité.
La composition des éclairages LED Radiometrix offre des possibilités infinies.
Toutes nos solutions d’éclairage vous garantissent :
- une parfaite adéquation à votre besoin,
- une garantie de 5 ans et une maintenabilité de 10 ans,
- une remarquable durée de vie,
- d’excellents retours clients,
- une technologie éco-responsable,
- une faible consommation énergétique,
- une faible dissipation thermique.
Depuis 2006, nous conduisons des essais d'éclairage LED sur différents biotopes photosynthétiques. alpheus a débuté son activité commerciale exclusivement réservée à l'éclairage LED dès 2009 et le retour d'expérience sur les biotopes testés est parfaitement concluant. Actuellement nous avons des centaines d'installations et tous nos clients sont unanimes, les résultats sont excellents!
La technologie LED associée à un contrôleur de gradation est une excellente solution pour calibrer la température de couleur et le spectre, l’intensité et la durée de l’éclairement en fonction du biotope recréé et de son éclairement naturel.
alpheus sélectionne les meilleures puces LED actuellement disponibles sur le marché : LED CREE XP-G3 XP-E2, Samsung LH351H-C, Luminus SST10 et SST20, Osram Oslon SSL80 ...
Une gamme d’éclairages modulaires
Des éclairages constitués de modules
L’extrême modularité d’une rampe LED Radiometrix permet de répondre à tous les besoins en termes de biotopes, de puissances et de dimensions.
Adaptation à tous les formats grâce à ses éléments placés côte-à-côte, dans la longueur ou la largeur de la surface à éclairée. Les luminaires sont chaînés électriquement (plusieurs alimentations peuvent être nécessaires) et pilotés par un unique contrôleur.
A cette conception originale, véritablement spécifique à alpheus, s’ajoutent d’autres avantages comme la réorganisation des modules pour s’adapter à une nouvelle géométrie ou encore l’ajout ou la dépose d’un module sans perturber le fonctionnement global de la rampe (SAV très facilité).
Il est donc possible à tout moment de déplacer, réorganiser, ajouter ou retirer des modules dans la structure.
La croissance des animaux et des plantes
Des LED d’excellence pour optimiser la croissance organismes photosynthétiques
Le choix de LED effectué par alpheus assure le meilleur résultat selon le biotope terrestre, marin ou eau douce. Depuis 2006, nous avons pu vérifier l’adéquation avec les besoins photosynthétiques des organismes des aquariums récifaux qui sont particulièrement exigeants.
Ainsi il est bien plus intéressant d’ajuster la puissance précisement et de distribuer la source de lumière uniformément sur la surface d’un aquarium que de disposer de peu de sources puissantes qui vont créer des zones intenses ou trop peu éclairées, préjudiciables au développement harmonieux.
La fluorescence des coraux
Un éclairage bleu profond pour profiter de la fluorescence de vos coraux
Pour l’aquariophile, la technologie mise au point par Alpheus permet de mettre en valeur les fluorescences coralliennes visibles sous un éclairage bleu profond.
Les LED blanches 6500K ont un spectre compatible avec un usage récifal. Les LED violet, blue ou royal blue sont ajoutées pour accentuer la température de couleur bleue, apporter une énergie significative, allonger la durée de la phase d’observation et favoriser la fluorescence des coraux.
Des LED photosynthétiques rouges
La possibilité d’intégrer des LED rouges pour les aquariums d’eau douce ou pour un usage horticole
Nous avons un modèle spécifique à l’eau douce ou pour un usage horticole comportant des LED rouges photosynthétiques 660nm et 730nm ainsi que du blanc 4000K.
Ces LED rouges sont un complément indispensable à l’épanouissement des algues et plantes supérieures. Les biotopes (refuges algals, aquariums d’eau douce, aqua-terrariums, terrariums) ou les applications horticoles (murs végétaux, cultures en serres ou chambres climatiques, phytotrons, incubateurs, etc.) nécessitent la présence de ces LED rouges qui sont un complément indispensable aux LED bleues 450 nm et 470 nm et aux LED blanches de nos éclairages. Le spectre peut être étendu des UV-A aux rouge lontain pour des besoins plus spécifiques (insectes, simulateur solaire, …).
Le pilotage des canaux rouges, bleus et blancs par notre contrôleur peuvent ainsi favoriser la croissance et déclencher des cycles de floraisons tout en s’adaptant très exactement au flux nécessaire.
Un placement surélevé
Un placement surélevé pour une meilleure accessibilité et pour limiter les risques de corrosion
Pour une meilleure accessibilité à l’aquarium et pour limiter les risques de corrosion, Radiometrix se positionne en hauteur. Grâce à l’utilisation de lentilles de focalisation, les rampes Alpheus peuvent être suspendues par des câbles en inox à environ 25 cm et jusqu’à 250 cm de la surface de l’eau avec un minimum d’atténuation.
L’éloignement de la rampe permet également de mettre les sources lumineuses hors de portée des projections d’eau, source de corrosion et de salissures. L’accès à l’aquarium par le dessus reste libre et l’aspect général plus ouvert et naturel.
Contrairement aux tubes fluorescents, l’effet de moirage de la lumière sur le décor et le sable est très réaliste. Cet effet naturel n’est pas qu’esthétique, il apporte aussi un bénéfice pour les animaux zooxanthellés en améliorant significativement le rendement de la photosynthèse par une alternance d’intensité (lumière pulsée).
detail eclairage led radiometrix alpheus
Récapitulatif des avantages
Consulter la documentation Radiometrix 2025
